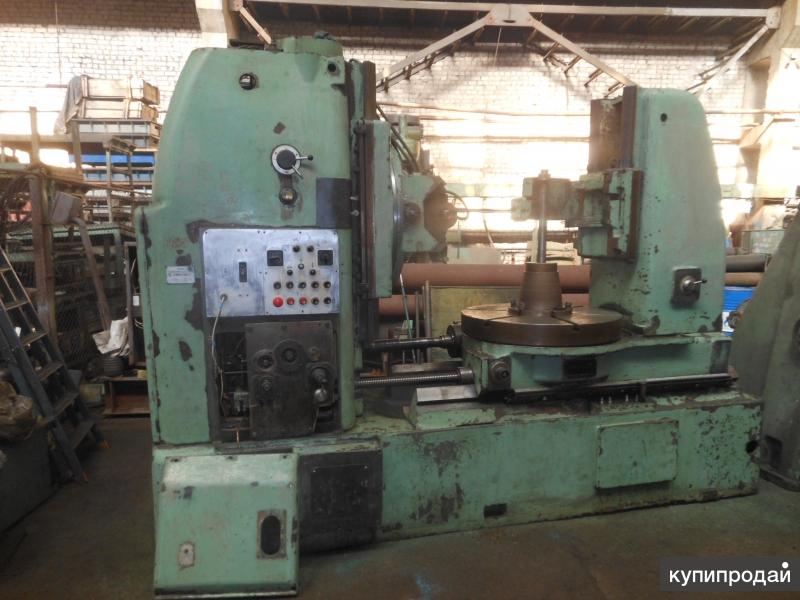

Зубофрезерный станок 5К328А

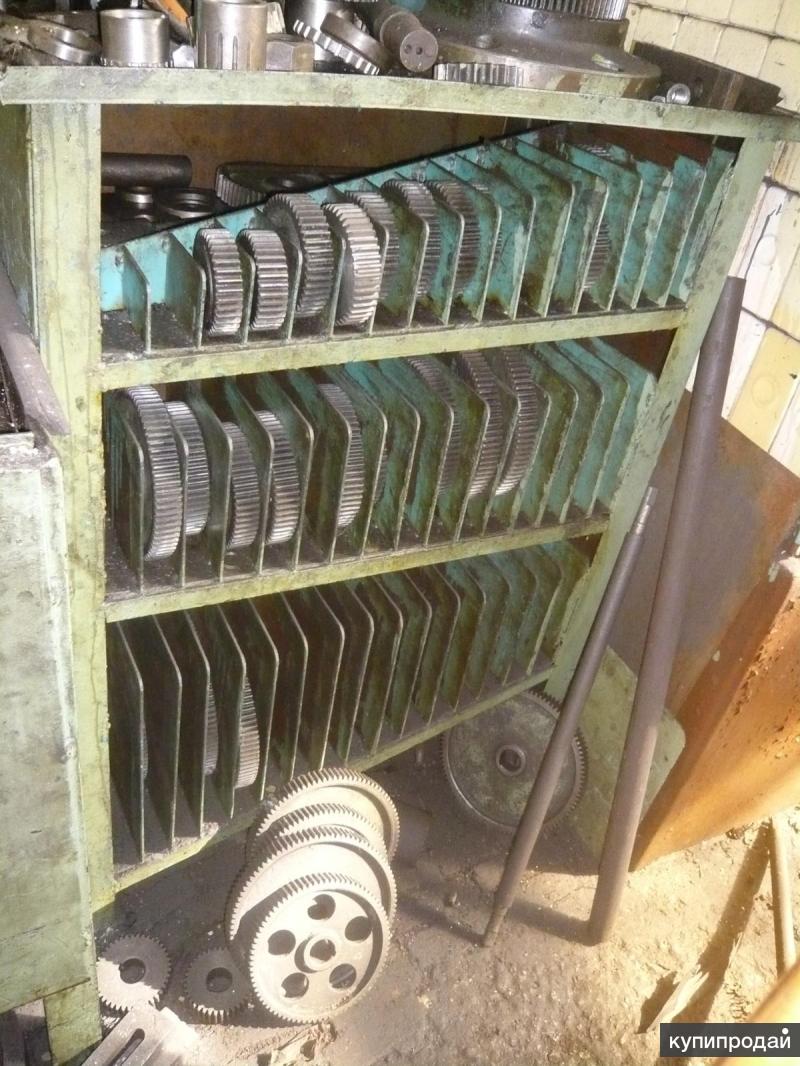

Зубофрезерный станок 5К328А предназначен для фрезерования цилиндрических зубчатых колёс, а также червячных колёс в условиях индивидуального и среднесерийного производства. Нарезание зубчатых колёс производится по способу обкатки попутного и встречного зубофрезерования с диагональной и обычной подачей. Зубофрезерный станок 5К328А снабжен универсальным суппортом, который позволяет обрабатывать червячные колеса с радиальной и тангенциальной подачей. Конструкция станка предусматривает возможность радиального врезания фрезы в заготовку, что тоже сокращает машинное время обработки. Зубофрезерный станок 5К328А может работать по полуавтоматическому циклу. Жесткая литая станина и закаленные направляющие обеспечивают долговечность в эксплуатации станка . Для нарезки различного зуба на станке 5К328А, происходит путем настройки гитары деления.
Очень легок в эксплуатации и настройке.
Модель
5К328А и 5К328
Наибольший обрабатываемый диаметр 1250 мм
Наибольший нарезаемый модуль 12 мм
Наибольшая длина наризаемых зубчатых колес
для прямозубого — 560 мм, 30 град. 400 мм
Наименьшее число нарезаемых зубьев 20
Диаметр стола 1000 мм
Растояние от плоскости стола до оси фрезы
наим. 230 мм,
наиб. 880 мм
Мощность главного двигателя 10 кВт
Масса станка 14 тн
