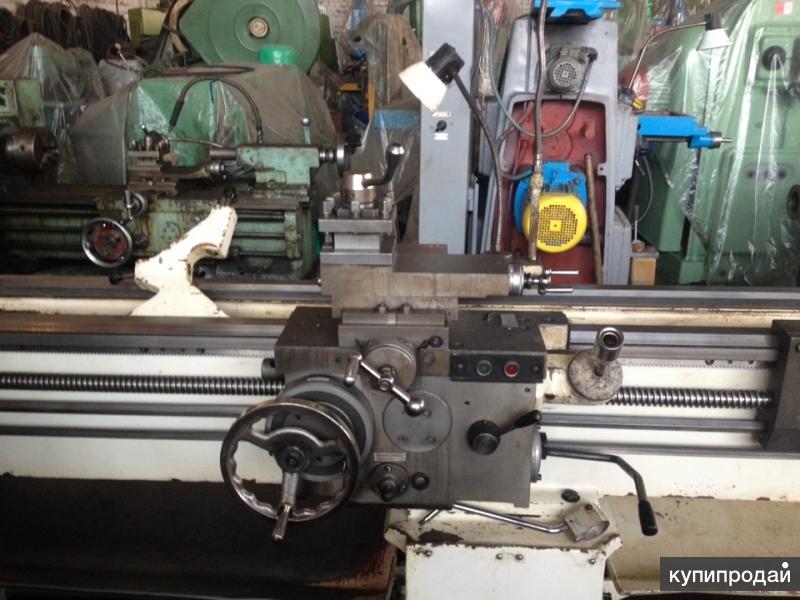

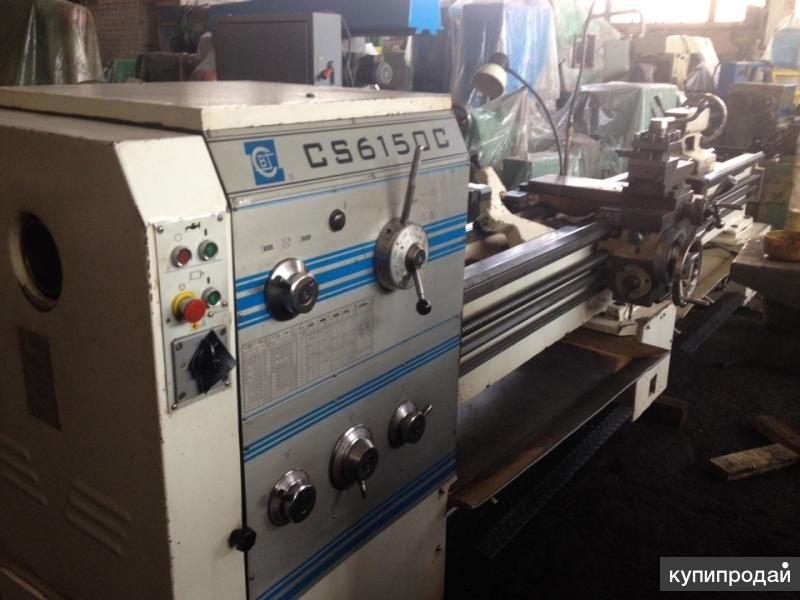

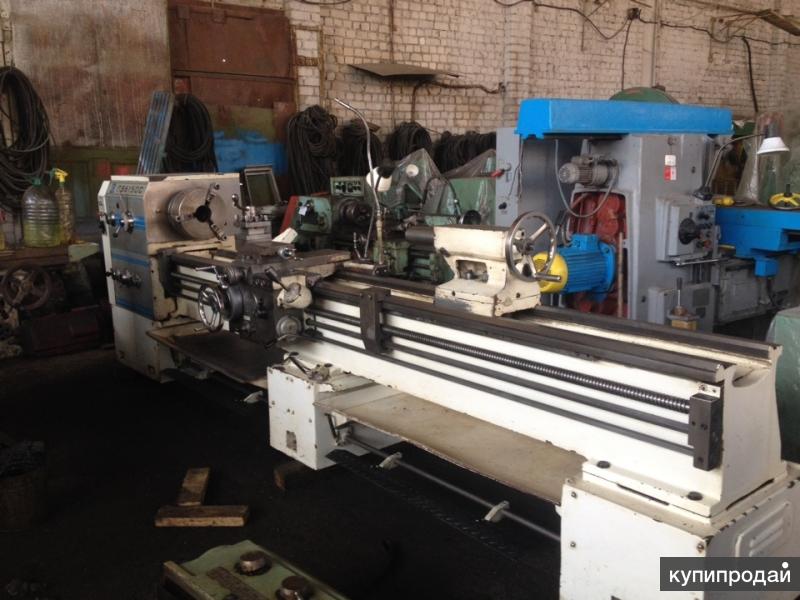

токарно-винторезный станок CS6150C аналог 16К25 х 3000мм

токарно-винторезный станок CS6150C аналог 16К25 х 3000мм
Мах диаметр обработки над станиной мм Ø500
Мах диаметр обработки над суппортом мм Ø300
Максимальная длина заготовки мм 3000
Максимальная длина обточки мм 2950

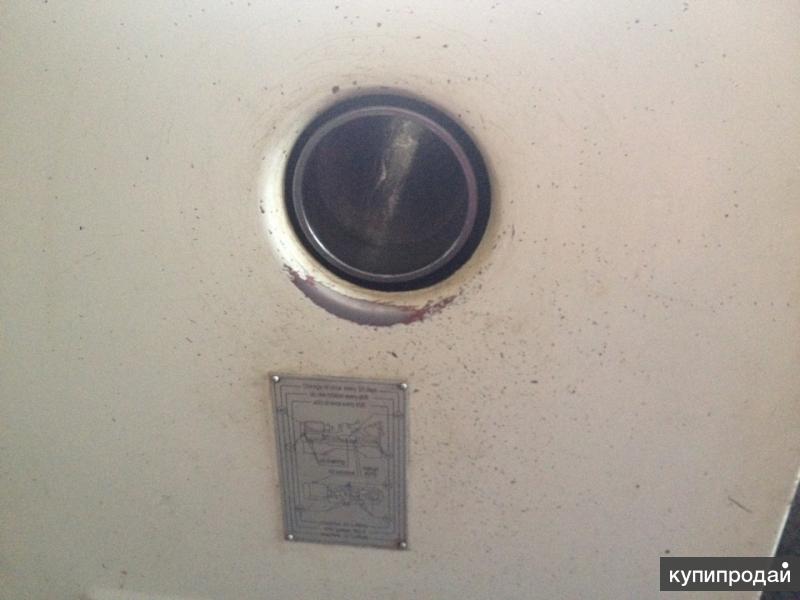

Шпиндель со сквозным осевым отверстием мм Ø105
Конус отверстия в шпинделе - Ø113 1:20
Число передач - 12
Скорость вращения шпинделя об/мин 9-1600
Метрическая резьба - 1-14мм/22
Дюймовая резьба витков /дюйм 28-2t.p.i/25
Питчевая резьба - 56-4 D.P/24
Модульная резьба - 0.5-7 M.P/18
Диапазон поперечных подач мм/об 0.027-1.07/65
Диапазон продольных подач мм/об 0.63-2.52/65
Продольное ускоренное перемещение м/мин 50Hz:4.5; 60Hz:5.4
Поперечное ускоренное перемещение м/мин 50Hz:1.9; 60Hz:2.3
Шаг ШВП мм 12
Мах ход резцовой салазки мм 145
Мах ход поперечной каретки мм 320
Угол поворота плиты град. 90
Сечение резца мм 25×25
Диаметр пиноли задней бабки мм Ø75
Конус пиноли задней бабки - MT5
Мах ход пиноли задней бабки мм 150
Продольное перемещение задней бабки мм ±15
Мощность главного двигателя кВт 7,5
Мощность привода ускоренных подач кВт 0.3
Мощность насоса СОЖ кВт 0.12
Габаритные размеры станка мм 4632×975×1450
Вес кг 2900
