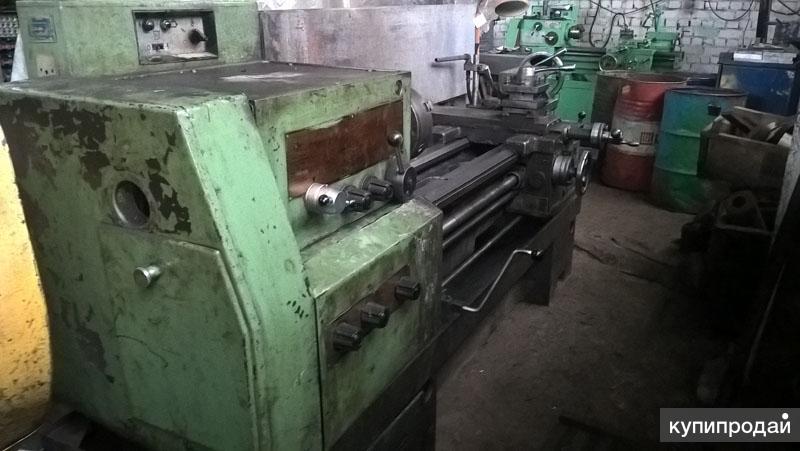

Станок токарно-винторезный 1В62Г

Токарно-винторезный станок 1В62Г предназначен для выполнения разнообразных токарных работ, в том числе для нарезания метрической, модульной, дюймовой и питчевой резьб на заготовках, устанавливаемых в центрах или патроне.Все основные части станка изготовлены из высококачественной стали;Термообработанные и шлифованные направляющие станины, зубчатые колеса и валы обеспечивают длительный срок службы и повышенную точность обработки;Задняя бабка оснащена механическим разгрузочным устройством, обеспечивающим плавность и легкость ее перемещения;Станок оснащен коробкой подач и фартуком имеющим собственный привод ускоренного перемещения суппорта и каретки, что улучшает динамику работы станка на ускоренном ходу, позволяющими нарезать дюймовые резьбы 11 и 19 ниток на дюйм без замены сменных зубчатых колес;Коробка скоростей, коробка подач и фартук снабжены автономной системой смазки;Конструкция станка позволяет устанавливать на шпиндельный узел электромеханический, гидравлический или пневматический патроны для зажима заготовок.

Технические характеристики
Расстояние между центрами, мм. 1000
Высота центров, мм. 230
Максимальный диаметр обработки над станиной, мм. 445
Максимальный диаметр обработки над суппортом, мм. 220
Максимальный диаметр обработки в выемке станины, мм. 620
Диаметр обрабатываемого прутка, мм. 52
Диаметр циллиндрического отверстия в шпинделе, мм. 54
Конец шпинделя №6 (по DIN 55027)
Конус шпинделя Морзе 6 (7032-0043) (ГОСТ 13214-79)
Центр в пиноли задней бабки Морзе 5
Ход пиноли, мм. 150
Количество частот вращения (скоростей) шпинделя 24
Диапазон частот вращения шпинделя, об./мин. 10 - 1400
Ширина направляющих, мм. 350
Число ступеней подач 50
Диапазон продольной подачи, мм./об. 0,04 - 24,6
Диапазон поперечной подачи, мм./об. 0,02 - 12,3
Шаг нарезаемой метрической резьбы (число ступеней), мм. 0,5 - 224
Шаг нарезаемой модульной резьбы (число ступеней), модуль 0,5 - 224
Шаг нарезаемой дюймовой резьбы (число ступеней), нит./1` 77 - 0,125
Шаг нарезаемой питчевой резьбы (число ступеней), питч 77 - 0,125
Ход поперечного суппорта, мм 280
Ход верхнего суппорта, мм 130
Класс точности Н
Мощность привода главного движения, кВт 7,5
Номинальное напряжение питания, В 380
Габаритные размеры, мм. 2800 х 1190 х 1450
Масса, кг. 2400
