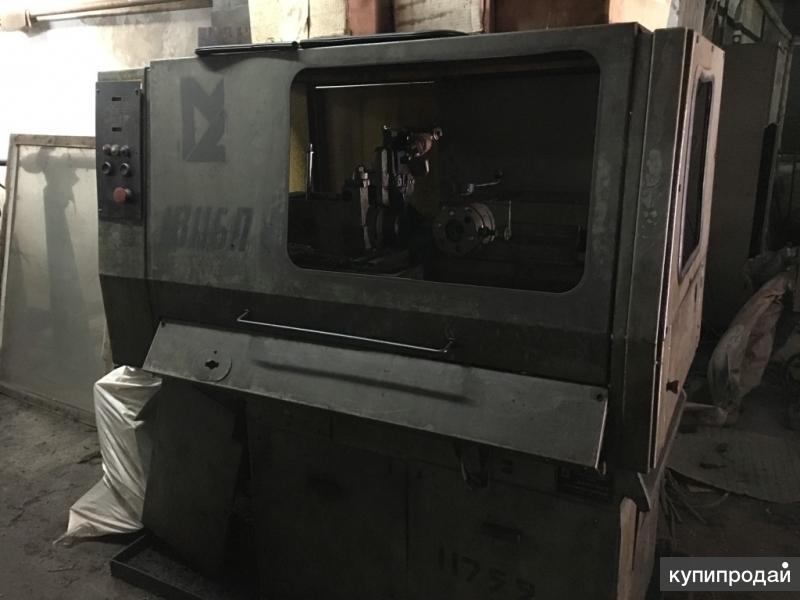

Полуавтомат токарный револьверный одношпиндельный 1В116П

Полуавтомат токарный револьверный одношпиндельный 1В116П

Станки 1в116, 1в116п применяются для выполнения основных операций в условиях массового и крупносерийного производства
Точение, сверление (в т.ч. глубоких отверстий), зенкерование, растачивание, развертывание, нарезание резьбы метчиками и плашками. Дополнительные устройства позволят: выполнить пропиловку пазов; фрезерование плоскостей, граней, резьбы; резьбу резцом; прошивку; использовать магазины прутков, кассеты; бункеры штучных заготовок.
Максимальный диаметр обрабатываемого прутка, мм:
- круглого 18
- шестигранного 15
- квадратного 12
Максимальная длина проточки с револьверного суппорта, мм 60
Максимальная длина обрабатываемого прутка, мм 3000
Максимальная длина подачи прутка за одно включение, мм 70
Сечение резцов, мм:
- для державок револьверного суппорта 8х8
- для державок поперечных суппортов 10х10
- для державки вертикального суппорта 6х14
Число отверстий для инструмента в револьверной головке 6 - 8
Диаметр отверстий в револьверной головке для крепления инструмента, мм 20
Число поперечных суппортов, шт. 2
Перемещение поперечных суппортов на одно деление лимба, мм 0,02
Максимальная величина регулирования поперечных суппортов, мм 6
Максимальный ход поперечных суппортов, мм 32
Число вертикальных суппортов, мм 1
Максимальная величина продольной регулировки, мм 6
Максимальный ход вертикального суппорта, мм 32
Диапазон частот вращения шпинделя, мин-1 100-6300 63-6300
Способ регулирования частот вращения шпинделя ступенчатый
Диапазон времени одного оборота распределительных валов, с 4,5-570
Частота вращения вспомогательного вала, мин-1 82
Максимальный крутящий момент на шпинделе, Н*м 30
Мощность привода главного движения не менее, кВт 3,6/2,2
Максимальная общая мощность установленных на станке электродвигателей, кВт 5,4
Расстояние от нижней опорной поверхности до оси шпинделя, мм 1100
Габаритные размеры автомата с поддерживающим устройством не более, мм:
- длина 3830
- ширина 935
- высота 1540
Вес автомата с поддерживающим устройством не более, кг 1510
