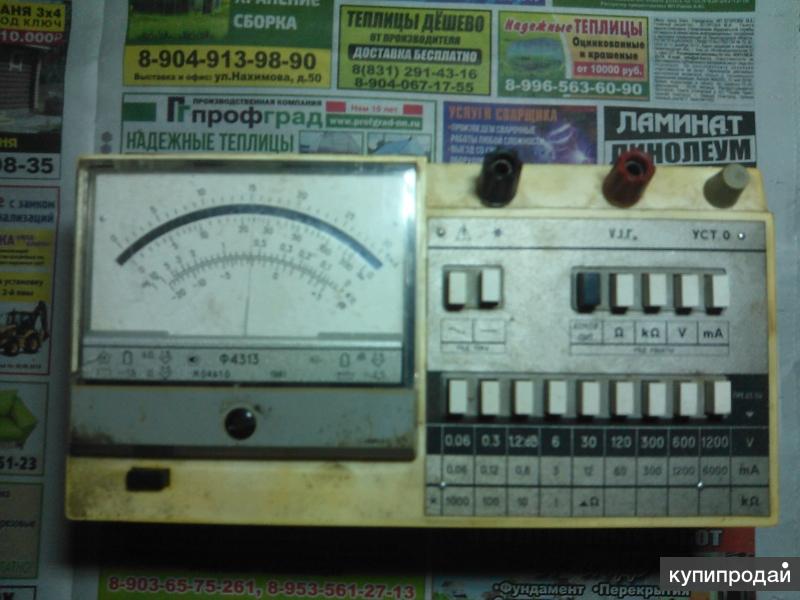

Комбинированный прибор для измерения напряжения Ф4313

Прибор в рабочем состоянии только нужна смена индикаторной головки.

ОПИСАНИЕ ПРИБОРА:

Ф4313 прибор комбинированный переносной предназначенный для измерений тока и напряжения постоянного тока, среднего квадратического значения тока и напряжения переменного тока синусоидальной формы, сопротивления постоянному току, а также уровня передачи переменного напряжения.

Предел измерений - от 500 кОм до 5000 кОм.
Напряжение внутреннего электрохимического источника тока - от 3,8 В до 4,8 В.
Напряжение внешнего источника тока для предела измерений 5000 кОм - от 34 В до 44 В.

Ф4313 приборы комбинированные оснащены магнитоэлектрической системой с подвижной рамкой на растяжках. Система выпрямительная, с полупроводниковыми выпрямителями, со стрелочным указателем, с односторонними неравномерными шкалами при измерении тока и напряжения, сопротивления постоянному току и емкости и с двусторонними несимметричными неравномерными шкалами при измерении уровня передачи.

Технические характеристики Ф4313:

Схема защиты - от 2,6 В до 3,5 В.

Пределы измерений:

- сила постоянного и переменного тока - 0,06 мА; 0,12 мА; 0,6 мА; 3 мА; 12 мА; 60 мА; 300 мА; 1,2 А; 6 А;
- напряжение постоянного и переменного тока - 0,06 В; 0,3 В; 1,2 В; 6 В; 30 В; 120 В; 300 В; 600 В; 1200 В;
- сопротивление постоянному току - 300 Ом; 5 кОм; 50 кОм; 500 кОм; 5 МОм;
- уровень передачи переменного напряжения - от -20 дБ до +3 дБ.

Допускаемая основная погрешность:

- сила постоянного тока - ±1,5%;
- напряжение постоянного тока - ±1,5%;
- сила переменного тока - ±2,5%;
- напряжение переменного тока - ±2,5%;
- уровень передачи переменного напряжения - ±2,5%.
